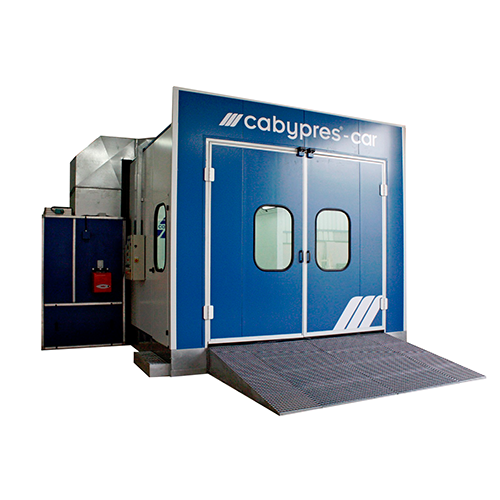

Descripción
Características generales
- Los paneles son de tipo sandwich, en chapa prelacada y nucleo de poliuretano con film de protección
- Los perfiles de ensamblaje son de chapa prelacada con film de protección
- Las cabinas cuentan con una puerta lateral de acceso peatonal con cierre de emergencia de seguridad
- El techo esta formado por marcos metálicos individuales que hacen más cómoda la sustitución de los filtros
- Los marcos llevan unos junquillos para fijar la manta filtrante, e incorporan una junta de estanqueidad perimetral para garantizar la estanqueidad y no permitir el paso de polvo
- Nuestras cabinas instalan manta filtrante de máxima calidad F5 EN 779:2002 en todo el techo
- Mediante el armario eléctrico de control gestionamos los ciclos de pintado y secado, regulando el tiempo y la temperatura deseada
- Este cuenta con electroválvula de corte de seguridad, para no pintar sin extracción
- Las pantallas de alumbrado nos permiten el cambio de los tubos de luz de manera rápida y sencilla, debido al sistema de bisagras con cierres rápidos de presión
- Unidad de tratamiento de aire para compensación, con ventilador centrifugo, filtración doble (G-3 y G-4 EN-779), e intercambiador de calor de alto rendimiento en acero inoxidable AISI 430. (Quemadores en gas o gas-oil).
- Sistema SARC. Este sistema permite controlar de forma automática y en todo momento el caudal de aporte según la sobrepresión deseada.

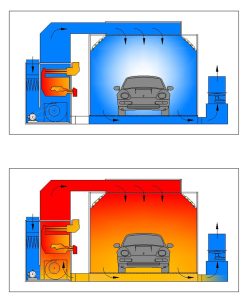

Función Cabina
El grupo de aporte inyecta aire hacia el interior después de ser filtrado, para conseguir la sobrepresión necesaria para garantizar la estanqueidad de la cabina. El ventilador de extracción ayuda a evacuar el aire con mayor facilidad en el proceso de pintado. Filtración previa al modulo de extracción.
Función Horno
Sistema de recirculación de aire para recuperación del calor interior. Ahorro energético debido al sistema de recirculación. El uso de todo el caudal de aire en el ciclo de secado nos permite homogeneizar la temperatura en todo el interior. Gran capacidad para alcanzar la temperatura de secado.
Techo Filtrante
- Todo el techo esta formado por marcos metálicos individuales que hacen más comoda la sustitución de los filtros
- Todos los marcos llevan unos junquillos para fijar la manta filtrante, e incorporan una junta de estanqueidad perimetral para garantizar la estanqueidad y no permitir el paso de polvo
- Nuestras Cabinas instalan manta filtrante de máxima Calidad F5 EN 779:2002 en todo el techo.
Filtración Pintura
- Las cabinas pueden instalar hasta 3 etapas de filtración para retención de pigmentos
- La filtración se instala en el suelo de la cabina o bien en módulos anteriores a los ventiladores de extracción
- Cabinas preparadas para instalar filtración de carbón activado, para eliminación de COVs y Olores.
Alumbrado
- Las pantallas de alumbrado permiten iluminar el interior de forma homogénea, eliminando las sombras
- Los cristales son de plástico de metraquilato para garantizar la Seguridad.
- El cambio de los tubos de luz es rapido y sencillo, debido al sitema de bisagras con cierres rapidos de presión
- Opcionalmente se pueden instalar pantallas de alumbrado con tubos LED para mayor eficacia y ahorro energético.
Unidad Tratamiento de aire
- Se construyen en aluminio extrusionado especial y paneles de chapa prelacada con film de protección
- El ventilador de aporte es una turbina especialmente diseñada para mantener constante la presión y duración de la vida útil de |OS filtros
- Nuestras unidades pueden instalar una etapa de prefiltrado G3 EN 779:2002 y una segunda etapa de filtros bolsa G4 EN 779:2002. Filtración progresiva.
Intercambiador de calor
- Va ubicado en la U.T.A., con aislamiento de paneles Sandwich con núcleo de lana de roca
- Diseño aerodinámico de alto rendimiento para alcanzar rápidamente la temperatura deseada
- Construida en chapa de acero inoxidable AISl 430
- Adaptable a quemadores de gasóleo o gas.
